近日，由長沙市規劃勘測設計研究院研發的《湘源控制性詳細規劃CAD系統》9.0版軟件（下稱“湘源控規”）正式發布。





        “湘源控規”是一套基于CAD平臺開發的國土空間規劃輔助設計軟件，適用于國土空間總體規劃、國土空間專項規劃、國土空間詳細規劃、國土空間村莊規劃等輔助設計與管理。軟件主要以AutoCAD、浩辰CAD、中望CAD等軟件為圖形支撐平臺。主要功能模塊有：現狀地形生成及模擬、道路系統規劃、用地及控制指標規劃、國土空間規劃、市政管網設計、總平面圖設計、園林綠化設計、土方計算、日照分析、圖則制作、工具集等。“湘源控規”軟件是國內規劃行業廣泛使用的專業軟件，軟件具有較高的知名度。



        一、軟件主要特點

        1、設計制圖高效化。在規劃編制方面，軟件具有較高的自動化程度，能明顯提高規劃設計效率。

        2、成果數據標準化。軟件統一了制圖標準，生成的設計成果數據符合規劃設計規范及標準，方便數據共享、數據建庫。

        3、規劃設計科學化。軟件具有許多統計、分析、評價、模擬、仿真等功能，為規劃設計是否科學、合理提供有力支撐，為智慧規劃提供便利。

        4、規劃管理一體化。實現了規劃設計與規劃管理功能的高度集成，在規劃設計單位和規劃管理單位之間進行有機接軌。軟件具有圖紙審查、成果質檢、數據入庫等完整的應用于規劃管理的功能。



        二、 新版主要功能亮點

        ● 升級代碼標準，支持自然資源部最新發布的《分類指南》正式版

        自然資源部2023年11月22日發布了《國土空間調查、規劃、用途管制用地用海分類指南》正式版，研發團隊對軟件進行了全方位升級，在地塊代碼、圖斑代碼、圖層參數、屬性表、顏色、樣式、圖例、轉換參數、統計表格、GIS導出、GIS導入等內容進行全面修改升級，軟件已完美支持該《分類指南》。

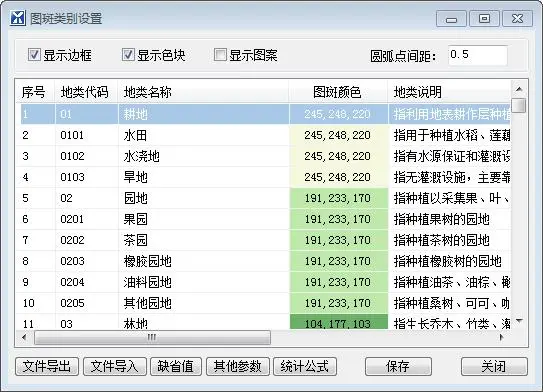

目前，“湘源控規”共有10個代碼標準，在“繪圖參數”命令中選擇不同代碼標準，可編制不同類型的規劃成果。





        ● 適配國產軟件，成功移植到浩辰CAD平臺

        “湘源控規”已成功移植到浩辰CAD軟件上。“浩辰CAD”是由蘇州浩辰軟件股份有限公司開發的國產有名CAD軟件，軟件具有超強運算能力，許多功能已達國際先進水平，軟件具有非常出色的穩定性。目前，浩辰CAD軟件已廣泛應用于規劃、建筑、通信、機械、電子等各領域。

        “湘源控規”9.0版支持浩辰CAD從2023到2025，共計3個版本，支持AutoCAD從2008到2025，共計18個版本。

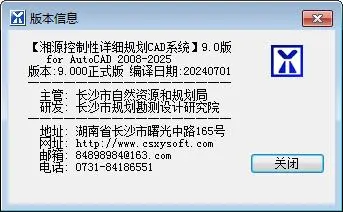

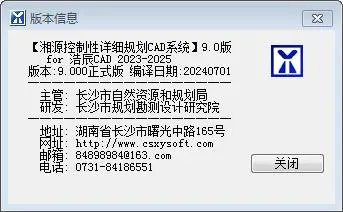

軟件版本信息如下：





        ●優化程序代碼，支持超大圖形文件編輯

        配合CAD軟件，采用多核并行運算技術，支持超大圖形文件的編輯。以前版本的CAD軟件只能打開較小圖形文件，極大地制約設計制圖效率，如今的CAD軟件越來越先進，AutoCAD從2020版開始（浩辰CAD從2023版開始），支持多核處理器，采用全新設計的圖形系統，使用多線程或多進程，幀速率比以前的版本快幾個數量級，幾乎在所有工作流中都大大提速，這是CAD發展上的里程碑。

        “湘源控規”配合CAD軟件，優化了程序，采用多線程或多進程，可打開超大圖形文件（DWG文件尺寸可超過4GB），解決了大型數據的編輯、統計及分析問題。

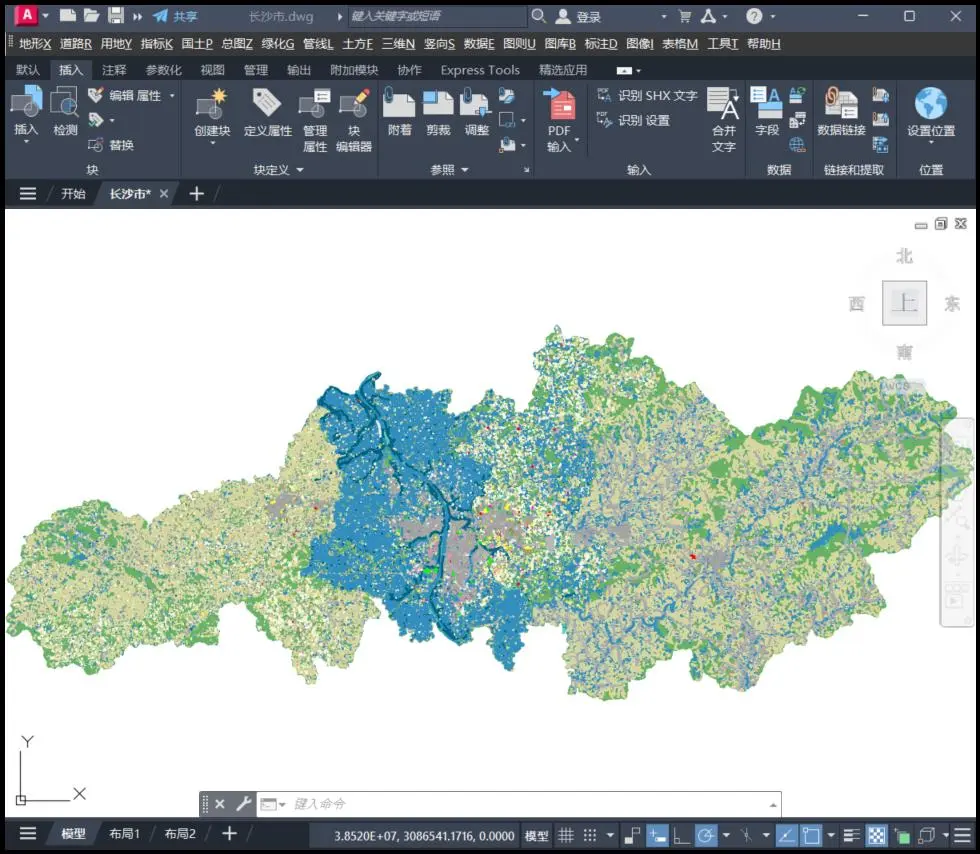

        下圖為長沙市域范圍的三調圖，全市總面積11819平方公里，共計有166.8萬個圖斑，保存后的DWG文件尺寸為4.1GB，采用AutoCAD 2025版繪圖，操作比較順暢。





        ●深化數據轉換，更深層次打通CAD與GIS之間的互通接口

         “湘源控規”實現了CAD與GIS無縫對接，無需安裝GIS軟件,可方便、快速、無損地把CAD數據導出到GIS，也可把GIS數據導入到CAD。支持GDB、MDB、SHP、VCT、KML、GeoJSON、KMZ、MIF、Tab、Gps、DEM、GeoTiff、IMG、Grd等20余種格式文件的讀寫，支持圓、圓弧、橢圓、橢圓弧對象，支持按橢球面積計算，解決了GIS數據精度問題。GIS數據導入CAD后，能在CAD中自動符號化，對象類型及屬性與湘源保持一致。

        下圖為GIS數據轉換界面：





        ●強化地表模擬，采用模型重構技術生成三維地表模型

        運用了簡化點云、三維三角剖分、三維模型重構等技術，能對三維模型進一步精細化處理，例如有洞的模型自動填洞、自動對大三角形細分等，通過蒙皮技術、自動貼圖技術等方法仿真現狀的地形地貌，為規劃設計提供更直觀參考。

        地形模塊還提供了繪制地表剖面圖、坡度分析圖、高程分析圖、坡向分析圖、用地評定圖等功能。

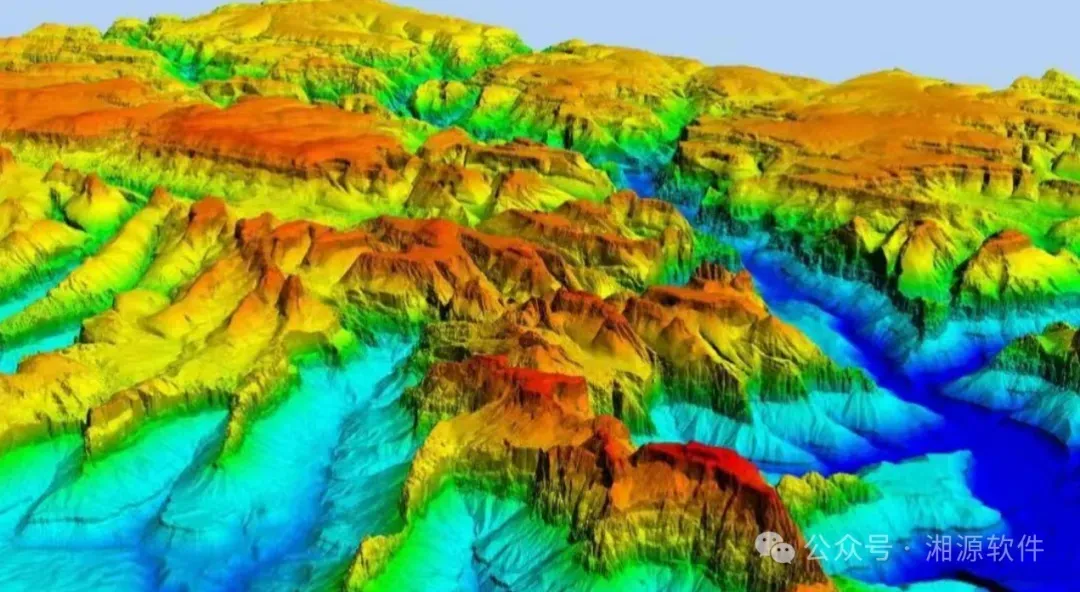

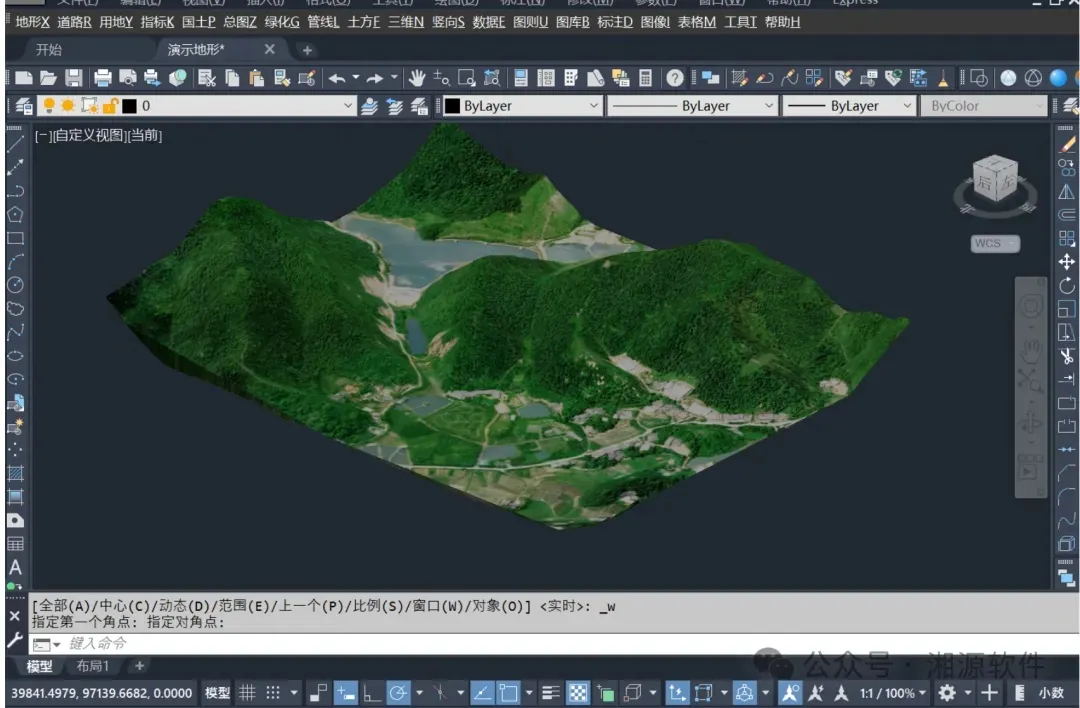

        下圖為三維地表模型及高程分析圖示例：

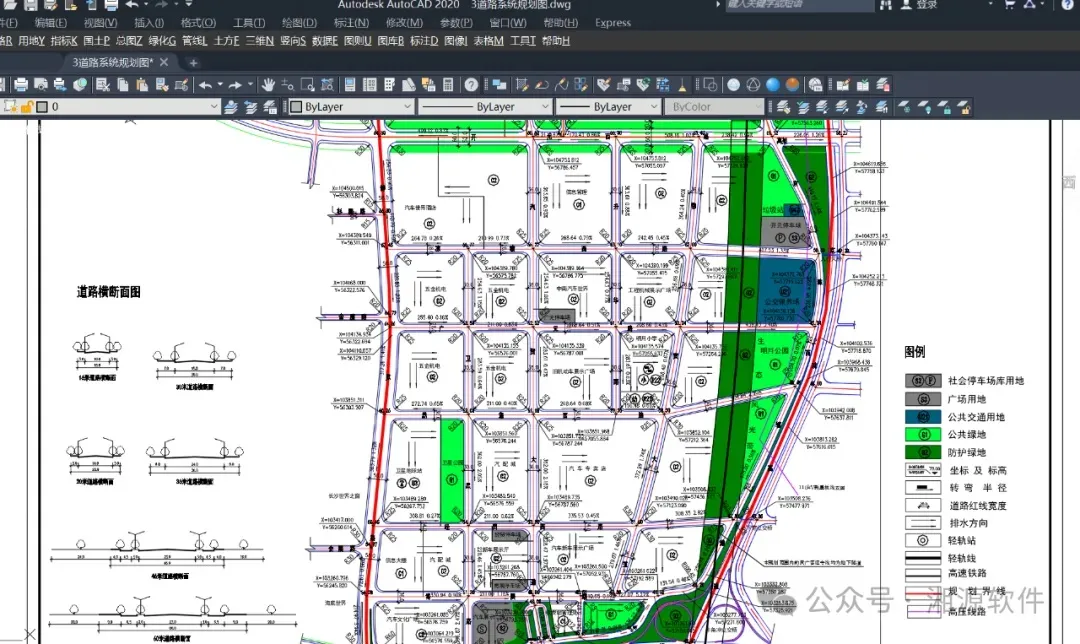

        ●梳理道路命令，對繪制道路系統的功能進一步提升

        依據道路中線，自動生成道路紅線及側石線，自動交叉口圓弧處理，自動標注道路交叉口坐標、自動標道路寬度、自動標彎道圓弧半徑。通過輸入道路交叉口的標高，本系統自動生成道路坡度、坡長等，自動生成道路橫斷面圖，自動統計道路相關表格等。

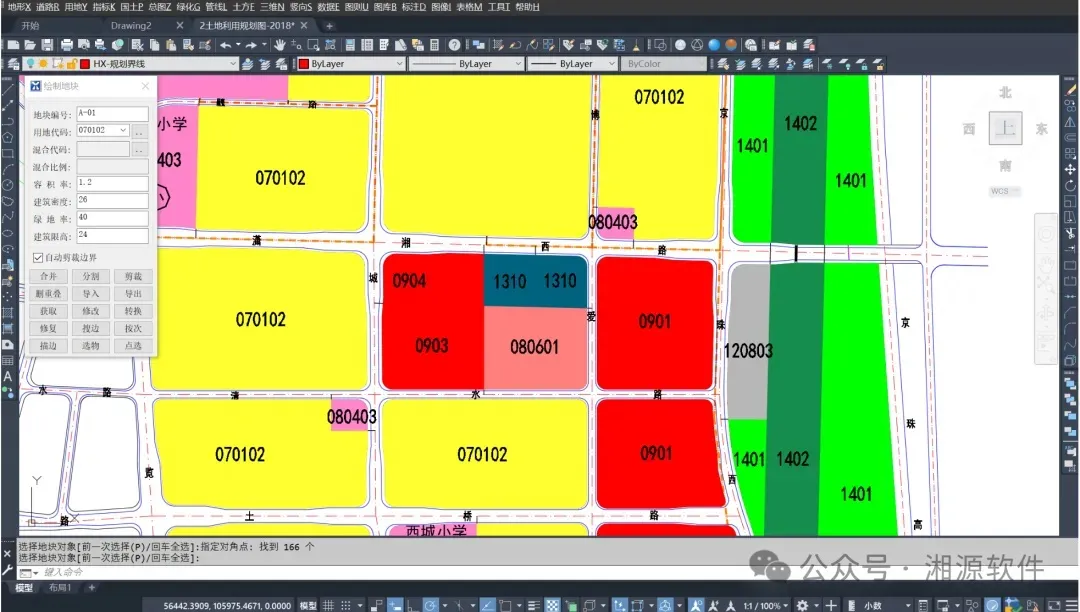

        ●完善用地功能，輕松快捷繪制用地規劃圖及控制指標規劃圖

        采用先進的自定義地塊功能，可快速的對所有地塊進行填充，各地塊根據用地性質自動分層，能彩圖與線條圖互轉，能準確統計各用地面積，可自動生成指標分析圖、圖例等。能根據用地規劃圖及缺省指標體系，自動生成控制指標圖。用戶只需對各控制指標稍作修改即可成為正式出圖。提供方便的計算面積功能，可快速的對指標進行修改、統計。最后能生成指標總表、用地平衡表、中小學總表、園林綠地總表等各種統計表格。





        ●采用先進算法，提升國土空間規劃數據的處理速度

        軟件使用一系列功能強大的地理空間算法和數據結構，大幅提升了空間數據處理的速度。繪制圖斑、繪制界線、繪制公路、繪制基礎設施、屬性編輯、圖紙檢查、表格統計、數據轉換、雙評價、坐標轉換等功能模塊的處理速度得到有效提升。





        ●應用實景模型，讓總圖設計、城市修復設計、城市更新設計等更直觀

        支持大規模城市傾斜攝影模型，可輸入范圍導入傾斜攝影模型到CAD中，結合傾斜攝影模型，進行總圖設計、城市雙修設計、城市更新設計等。

        軟件提供的地形、建筑、綠地、水面、鋪地、樹木、小品、球場、臺階、擋墻、停車位等對象都為三維模型對象，支持二維平面與三維模型一體化。

        三維模型支持線條狀模型和實景模型兩種顯示方式，線條狀模型模仿sketchup軟件，實景模型則使用三維精細建模技術，采用模型蒙皮，自動貼圖等技術，具有高仿真性。

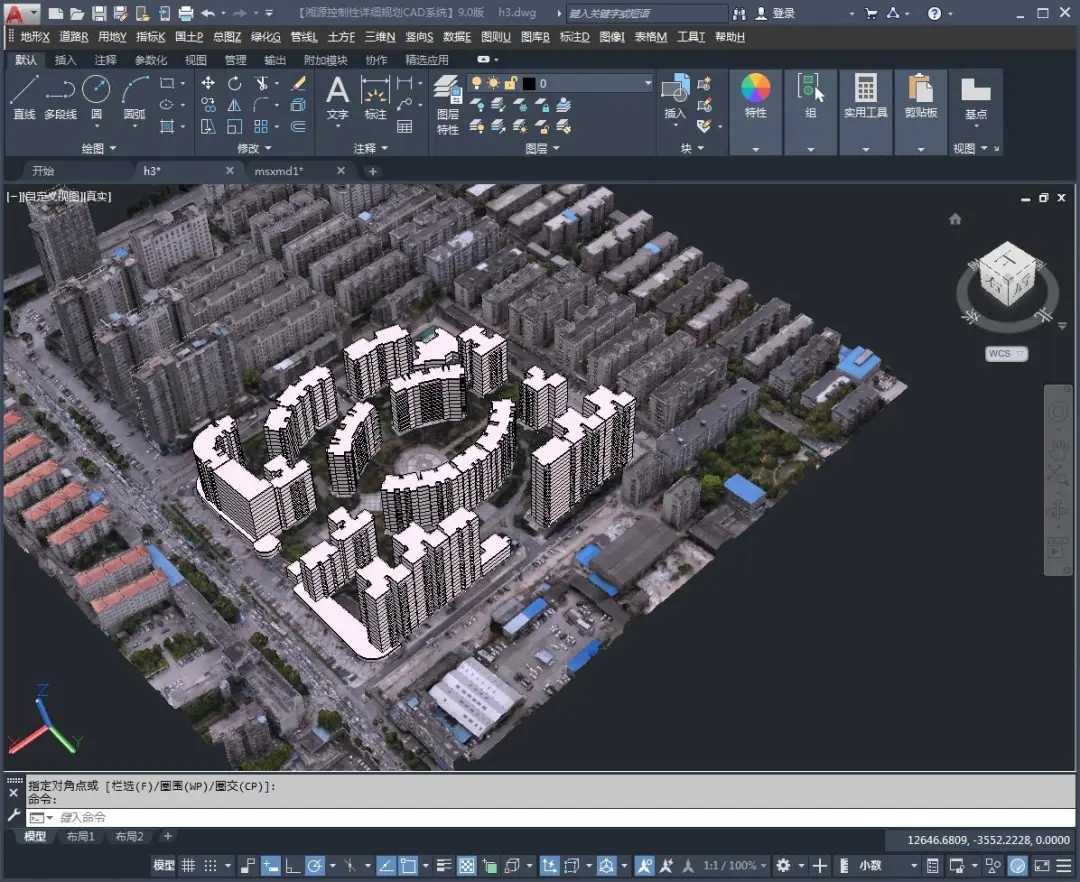

        下圖為現狀傾斜攝影模型與規劃建筑線條模型的結合圖。





        ●對接規劃管理，加強了表格統計、數據分析、成果檢審功能

        軟件可以自動統計生成各種表格，涵蓋地形、道路、用地、指標、國土空間規劃、總圖、綠化、市政管線、土方、圖形分析等各個方面，可以統計生成的表格多達80個。

        軟件提供分析功能有：日照分析、地形高程分析、坡度分析、坡向分析、用地評定、淹沒范圍分析、最短路徑分析、中小學分析、公園分析、等距分析、緩沖分析、熱力圖分析、聚合分析、圖斑細碎分析、管線指標測算分析等共計20多種分析功能。

        軟件提供的圖紙校審功能有：道路交叉檢查、道路屬性檢查、道路等級檢查、路網密度檢查、地塊指標檢查、指標比較、重疊檢查、空隙檢查、有效性檢查、細碎檢查、數據拓?fù)錂z查、圖紙差異比較、圖紙校核、無紙校審等共計20余種校審功能。
