二、工程概況

長沙市萬家麗路快速化改造工程北起褔元路、南止湘府路，中間跨圭塘河及瀏陽河，全長16.635km，采取“全線高架+主輔分離”形式，車道設置為主6輔8，主線高架雙向6車道，設計車速為80km/h，地面輔道雙向8車道（含一對BRT快速公交專用道），設計車速為50 km/h。

該高架系統是長沙地區及省內首條真正意義上的快速化交通主干道，項目建成后，將構建長沙城市東部區域南北交通大動脈，與星沙聯絡線和湘府路對接形成新的城市快速環道，與地面的BRT快速公交和地下的快速地鐵（軌道5號線）共同構建層次分明“三位一體”的快速立體交通（圖8），成為拉動經濟和區域同步發展的重要紐帶。

由于該項目主要沿萬家麗路敷設，同時考慮到路面勘察施工對交通的影響以及勘察環境的復雜性對項目工期的影響，故經業主、設計、我院及行政許可部門的綜合協商調度下，我院在接到設計單位下發的線路圖及橋墩墩位圖后采用一次詳勘到位的方法進行巖土工程詳細勘察，后續再進行針對性的補充勘察及施工勘察。

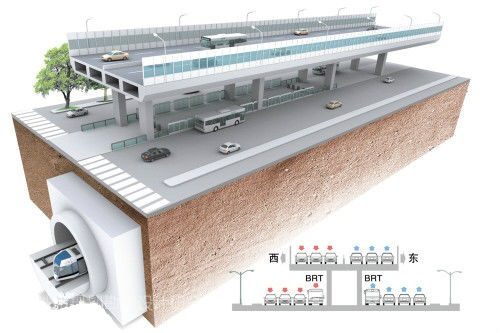

圖8：三位一體空間效果圖

三、項目重點難點

1.任務重，工期緊，施工組織工作量巨大

整個萬家麗快速化改造工程勘察工作分詳細勘察、補充勘察及施工勘察三個階段。

其中詳細勘察階段于2013年9月28日開始進場施工，采用工程地質調繪、鉆探、原位測試、室內土工試驗、水文地質試驗等勘察手段，于2013年10月22日完成所有外業工作，2013年10月30日完成詳細勘察并提交詳細勘察成果。

詳勘具體實施過程中全線分為5個標段進行施工，每標段均由1名院委領導親臨現場指導，全線投入鉆探設備500余套，實際完成陸上及瀏陽河水上鉆探工作共計56619.18米/1317孔，在極短的工期內保質保量地完成了本項量大時短的勘察任務，得到了政府及業主單位的好評，開創了省市乃至全國城市市政工程勘察快速化施工組織管理的先河。

補充勘察工作主要針對于瀏陽河橋位設計的變更及該地段地質條件突變情況，施工勘察工作則貫穿于萬家麗快速化改造工程建設的全過程，以確保整個項目周期及進度的順利實施和無縫對接。

2.施工環境復雜，管線及交通制約嚴重，社會影響大

該項目位于長沙市南北交通干道上，可謂車水馬龍，沿線均有建/構筑物、排水箱涵、自來水、污水及電力隧道、燃?xì)夤芫W(wǎng)等，施工環境條件敏感。同時省市領導親臨現場督導，全市人民翹首以盼等社會影響因素均對項目實施造成了一定的困難。對此，我院進行有組織、有紀律、科學有規模地一一化解，貫徹做到安全文明施工，使得整個項目施工過程中的社會影響降到最低，項目全過程無一例安全生產事故發生。

3.地質條件復雜，設計節點繁多以及未來規劃的制約

該工程沿線地層種類及地質年代跨越較多、地層類型變化較大，針對不同地質環境的設計節點繁多、不同節點的設計需求各異，同時需考慮到已規劃的沿萬家麗路下方敷設的地鐵5號線的制約。

4.不良地質作用與特殊性巖土發育

主要為斷層、巖溶（特別是在瀏陽河段形成了深達90余米的溶蝕風化深槽）、人工填土、軟巖及風化深槽等，對基礎選型及評價影響大。

5.瀏陽河水上鉆探的復雜、安全及環境敏感性高

勘察期間，瀏陽河河水深度較大、水位變化幅度顯著、水流湍急，水上鉆探存在施工難度大、報批程序復雜、封孔要求嚴格、對施工平臺錨固安全性及鉆探施工的安全性影響巨大，同時也影響到鉆探的正常操作與施工質量。

四、項目的先進性

本項目具有項目意義重大、社會效益顯著，勘察手段豐富、方案優化合理，數據充分可靠、分析論證充分，報告資料齊全、結論建議合理，施工服務優良、參建各方滿意等先進性，勘察成果的深度與精度得到了國內行業專家的高度認可，一致認為達到了國內同類項目的領先水平。

五、專題研究與技術創新性

1.創造性地提出工程勘察的新理念——勘察不妨來點概念化

長沙市萬家麗路快速化改造工程由于其項目工期緊張、沿線地層復雜多變、管線錯綜復雜及環境和交通條件敏感。因此，如何完成政府對我院的重托？如何在如此狹窄的時空間隙中騰挪，滿足設計單位對巖土成果的需求？介于此，我院工程技術人員煞費苦心、殫精竭慮，受“概念設計”啟發，在主持本項目勘察時采用“概念勘察”的新理念（圖9），利用對沿線區域地質的掌控，進行地層標準化的建立（內業整理的基礎）和先入為主的工程地質分區（外業控制的核心），同時采取勘察、設計、外業鉆探、室內試驗、內業資料整理無縫對接的動態化生產模式，終幸不辱使命（事實上外業結束后純粹的內業工作只有3天），項目取得圓滿成功。

通過此次項目的順利實施，總結出“概念勘察”時，宜從以下方面著手：

①大處著眼，抓難點，重點，關鍵環節；②理性勘察，避免盲目性；③熟悉地區地質條件及工程環境；④具備同類工程的相關經驗；⑤與設計的無縫對接，靈活的應對能力，總攬全局的大局觀；⑥必要的試驗、計算和驗證。

同時該技術創新在此次評優過程中由我院專業總工彭柏興博士于省勘察設計協會同時舉辦的巖土工程學術論壇中做專題匯報。

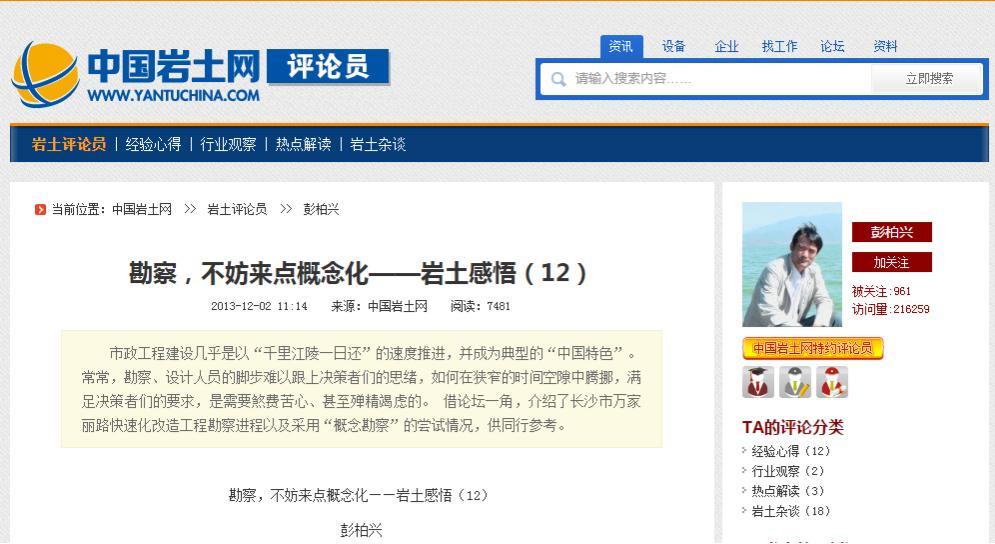

圖9  中國巖土網——勘察不妨來點概念化

2.開創了勘察快速化組織管理模式，優質高效安全文明

本次長沙市萬家麗路快速化改造工程巖土工程詳細勘察項目沿線地層復雜多變、管線錯綜復雜、工期極其緊張、環境和交通敏感，在長沙城市建設史上前無古人。為此，我院進行了勘察工作實施方案的專題研究與技術協作，多次召開項目實施方案專題論證會，積極吸取其他城市的有關此類項目工程經驗，充分發揮我院作為長沙城區城建基礎信息庫的優勢，進行多部門聯動、各主管院領導充分負責的工程勘察全過程準備，使得整個勘察工作在短短一個月的時間內得以圓滿完成，并無一例安全及質量事故發生，得到了業主、設計、行政管理部門及長沙市民的一致好評，取得了較大的社會效益。

3．應用了管理信息化集成共享平臺，全面快捷低耗精準

本次長沙市萬家麗路快速化改造工程巖土工程詳細勘察項目，在采取資料收集、鉆探取樣、原位測試、工程物探、水文地質試驗、室內試驗及資料整理等勘察手段的前提下，充分利用我院新建設的“長沙市規劃交通勘測信息集成管理與應用共享平臺”（圖10），該平臺集成了我院測繪、巖土、規劃、交通、園林、市政、建筑7大專業、幾百類地理時空大數據的管理和應用。技術人員可登錄項目管理系統直接進入共享平臺，進行資料檢索、瀏覽、查詢、統計、分析、下載等應用，極大地提高了數據資源的共享應用效率、為我院多專業的協同工作提供了技術保障。同時該系統獲得2015中國地理信息產業優秀工程銀獎。

該共享平臺的應用為本項目勘察前期準備（包括沿線地質資料收集、建構筑物分布調查等）勘察過程控制（管線調查與避讓、合理避開和降低交通影響等）、以及勘察數據的綜合分析等提供了極大的方便及大量資源，在我院乃至長沙市區城建工程中尚屬首例。

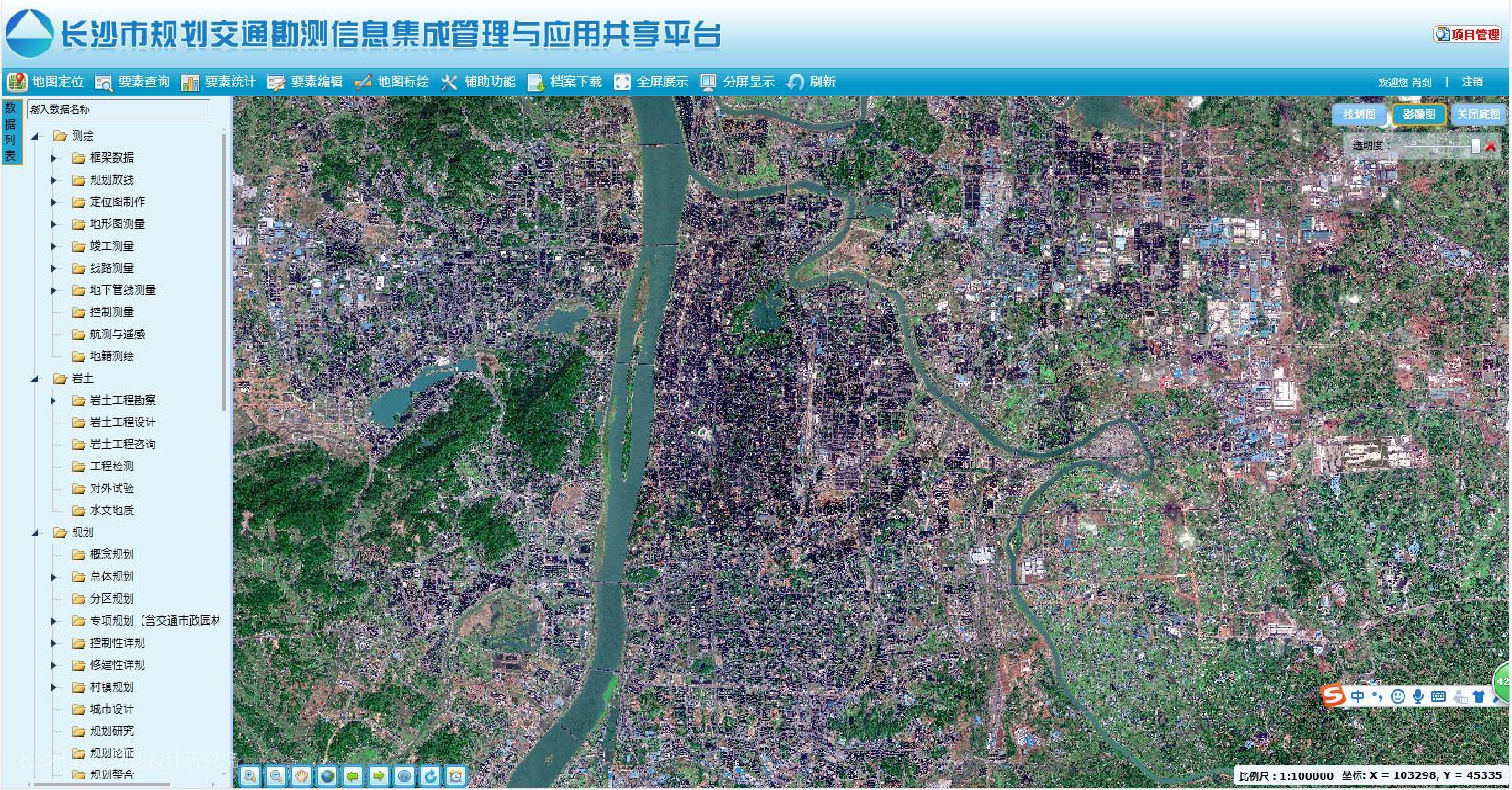

圖10  長沙市規劃交通勘測信息集成管理與應用共享平臺

4．依據工程特點采取創新技術手段，準確安全經濟有效

①通過對線路全線進行工程地質分區，使得長線路、地層多變等復雜地質環境中的項目設計及施工變得有的放矢，可更加直接具體地優化設計方案，預設施工方案，可根據不同地質分區內的工程地質及水文地質特點進行橋梁基礎選型。

②巖土參數取值的最大優化，在巖土參數建議值的提取上，綜合了各規范的優缺點及實用性，并充分考慮了長沙地區經驗，進行了最大程度的優化。依據工程沿線的地質分布特征，針對性地對鈣質礫巖、礫巖、泥質粉砂巖地段的樁基選型、參數取值進行優化，使得該勘察成果能夠更好地服務于設計及施工單位，極大的節約工程成本，為設計所采納，為同類工程增添了豐富經驗，具有較高的參考價值。

③進行現場水文地質試驗，并通過現場抽水試驗及室內滲透試驗，獲取了沿線地層的滲透系數、透水率。對其透水性進行了評價。為地下水的處治提供了依據。

④通過基巖旁壓試驗，獲取樁基持力層的強度，取得了較好的經濟效益。

⑤在綜合分析各類試驗結果的基礎上，根據巖石堅硬程度、結構面特征、結構類型、巖石強度、巖塊波速及巖體縱波速度，并考慮基巖特征、巖層產狀、地下水、初始應力狀態、環境等因素，進行了各地段不同基巖類型的樁型分析及評價。

六、感想及致謝

萬家麗快速化改造工程勘察工作始于2013年9月28日，第一階段全面會戰終于同年11月1日。全長16.5km的全線高架+匝道+立交，工期之緊張，任務之重是我院勘察項目中的唯一?？辈爝^(guò)程中院領導全面一線親臨指揮，測量同事全過程全時段跟蹤進行孔位放點及管線探測服務，計劃服務部、辦公室等各部門提供強大協調與后勤服務，第一次大規模舉全院之力進行勘察項目生產，多部門聯動日夜奮戰一月有余，終于如期保質保量完成任務?？辈烊^(guò)程的安全文明施工組織、勘察手段的豐富及先進性、勘察成果的準確及可靠性等均得到了各方一致好評，為我院在行業內的輝煌成績單上落下了厚重的一筆。這個獎項來之不易，是所有參與者用汗水和智慧拼出來的，是把不可能變成現實的一次院史級的開篇。

在此，誠摯感謝所有為項目付出努力的院領導和同志們，勘測院因你們而美麗。
