我院完成《長沙市地下空間基礎數據平臺》建設

發布時間：

2020-01-10 02:17

來源：

　　地下空間作為城市的戰略性資源在經濟、交通、環境、人防等城市建設、管理和可持續發展方面具有重要意義。地下空間工程項目的主體結構位于地下，在進行規劃及建設時都需要地下空間信息作為基礎支撐，開展空間調查、逐步建立城市地下空間資源信息化更新維護機制勢在必行。為此，我院利用GIS等相關技術，在長沙市主城區試點區開展地下空間調查，建立地上地下、二三維地下空間信息數據庫，同時搭建了《長沙市地下空間基礎數據平臺》,為各級政府研究確定地下空間開發利用戰略和規劃、提供基礎信息支持。

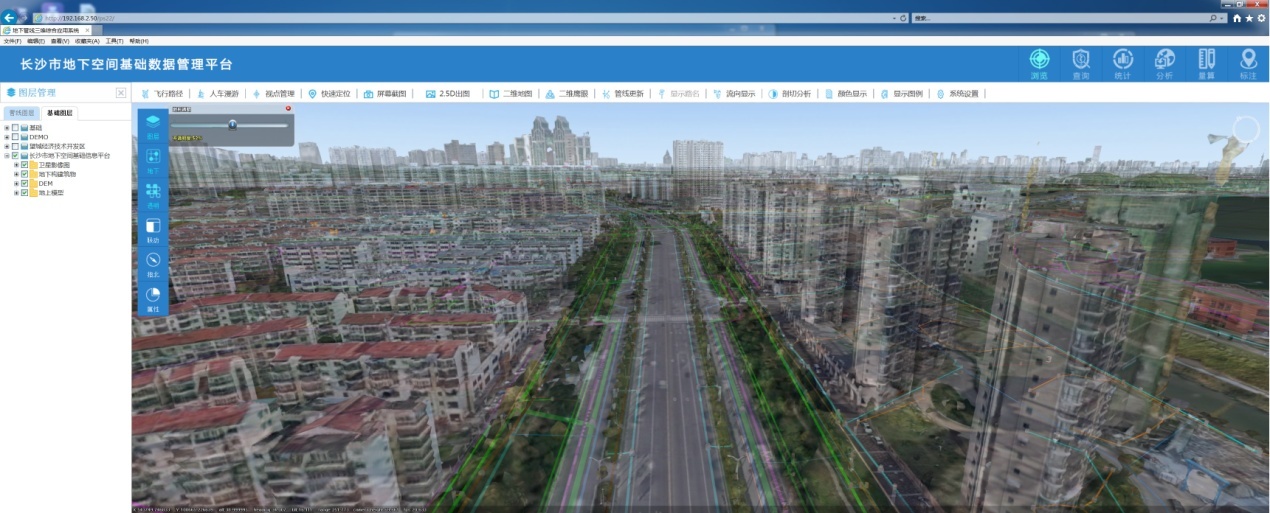

地面三維實景模型圖

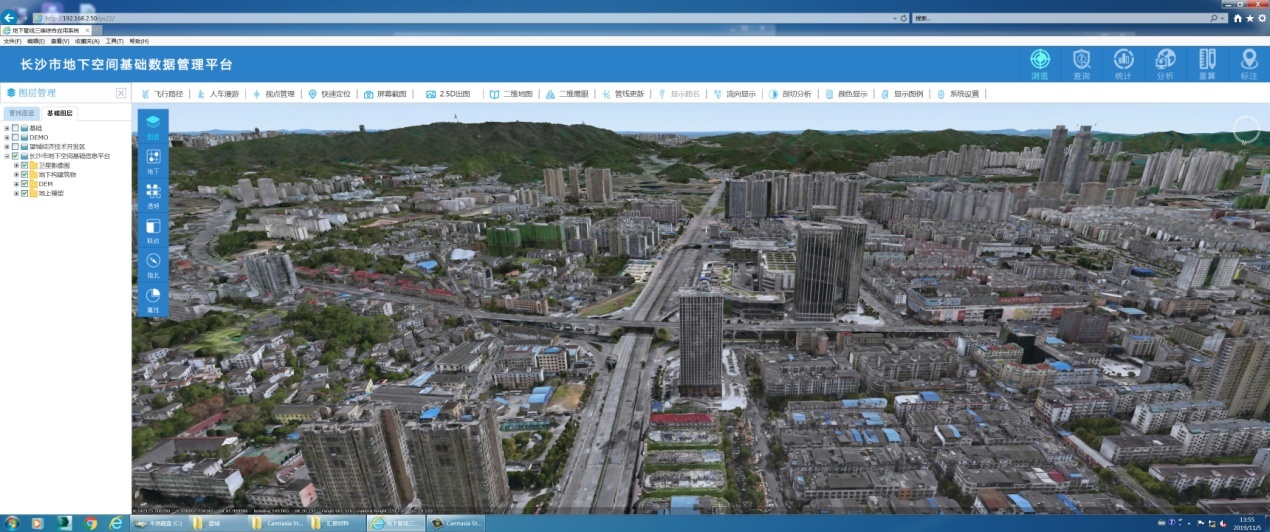

平臺首頁

利用該平臺的研究成果,我院先后承擔了《梅溪湖排水管線二維、三維展示系統》，《銅官循環經濟工業園地下管網信息系統》、《望城經開區地下管線綜合管理系統》等平臺的建設，對提升相關區域地下空間規劃建設管理水平具有重要意義。

一、長沙市地下空間基礎數據平臺特色：

(1)實現了地上與地下、規劃與現狀的一體化表達。本項目實現了在同一個三維平臺中地上傾斜攝影三維模型數據、各類地下構建筑物模型數據以及8大類地下管網三維數據的集成展示與管理。同時，系統還支持BIM、3DMax格式的規劃數據導入，實現規劃與現狀數據的集成展示；

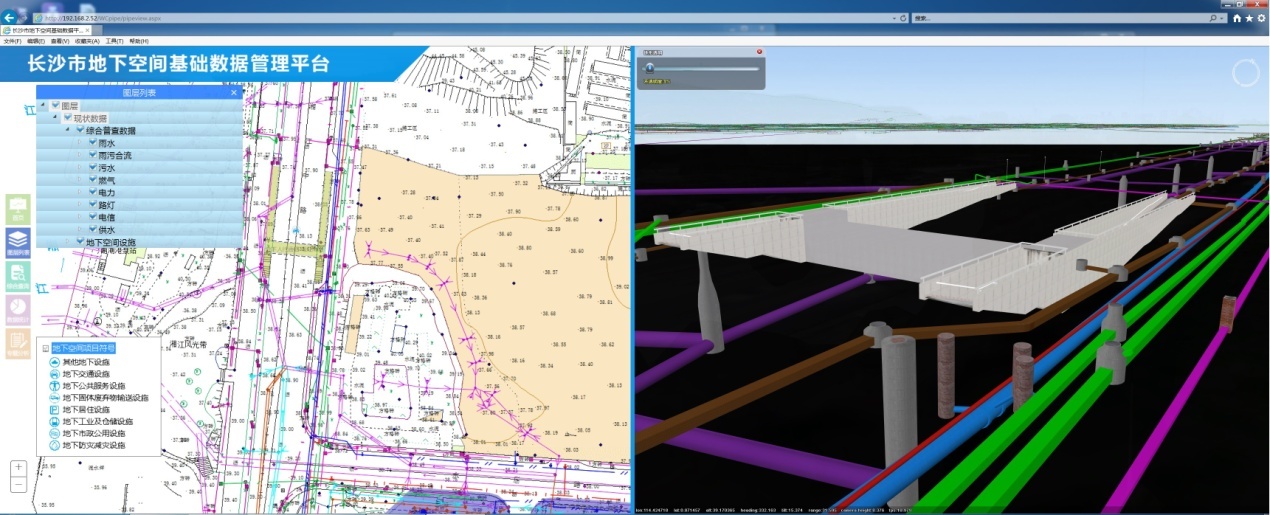

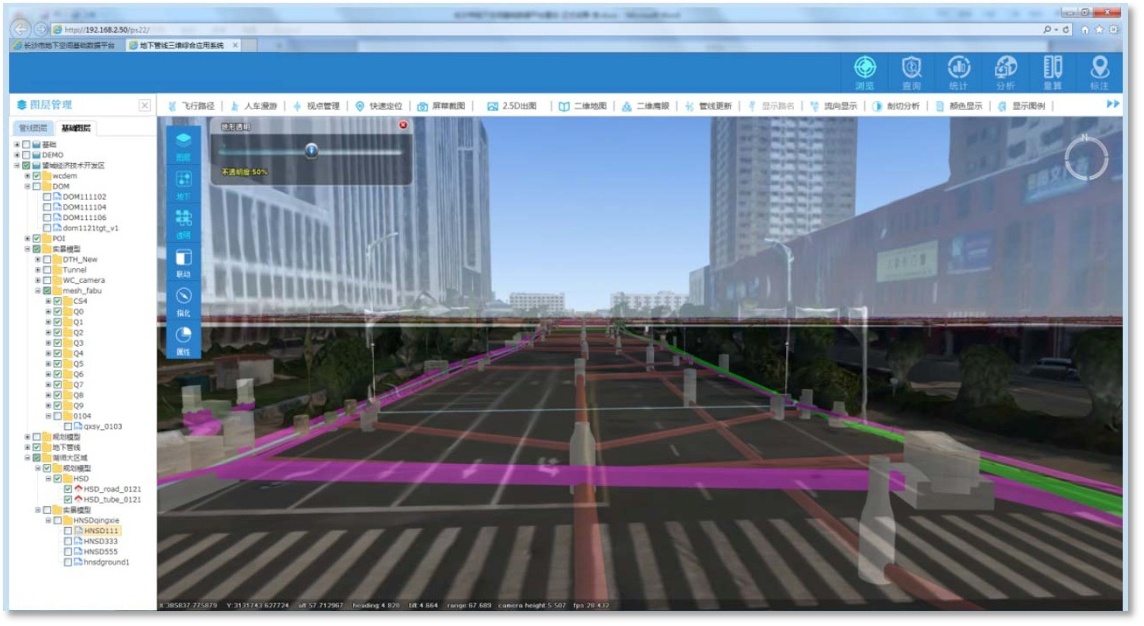

地上與地下、規劃與現狀的一體化

(2)實現了多維數據聯動。系統不僅實現了二維地形數據與影像圖數據的聯動展示，還實現了二三維數據的聯動展示，其中管網類數據還實現了二三維的同步展示和更新，此外還實現了激光掃描采集的三維實景點云數據與二維數據或三維數據的聯動展示；

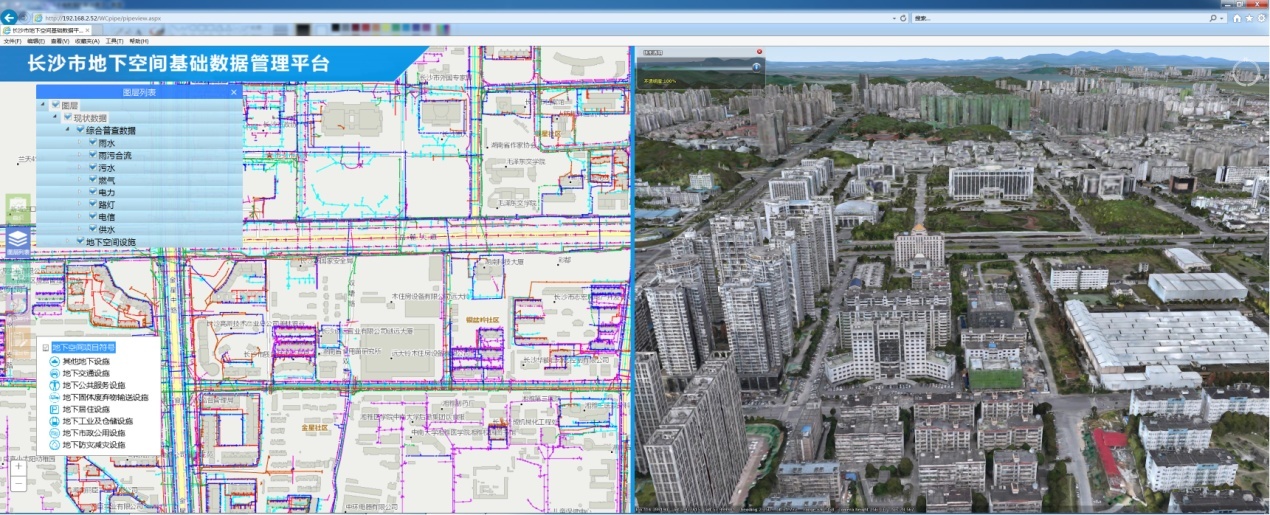

多維數據聯動

　　(3)提出了“三庫+一平臺”的總體架構。其中三庫是指二維地下空間專題庫、三維地下空間模型庫、地下空間實景模型庫。內容涵蓋地上地下、室內室外、二維三維數據信息，并配套相關的數據采集、繪制、處理、檢查、發布一系列環節的軟件，三庫是平臺展示的數據基礎。

“三庫一平臺”架構

二、長沙市地下空間基礎數據平臺先進性：

　　(1)采用基于實時定位與制圖（SLAM）的城市地下空間數據采集技術, 將激光掃描技術與移動測量技術的優勢相結合，形成一項全新的三維移動測量技術（NavVis M3）；

二維數據與全景點云數據聯動

(2)實現了全景影像與激光點云同步采集與匹配，使得移動推掃系統獲取的體的空間幾何信息與高分辨率數碼相機能夠得到高質量的二維紋理數據相融合；

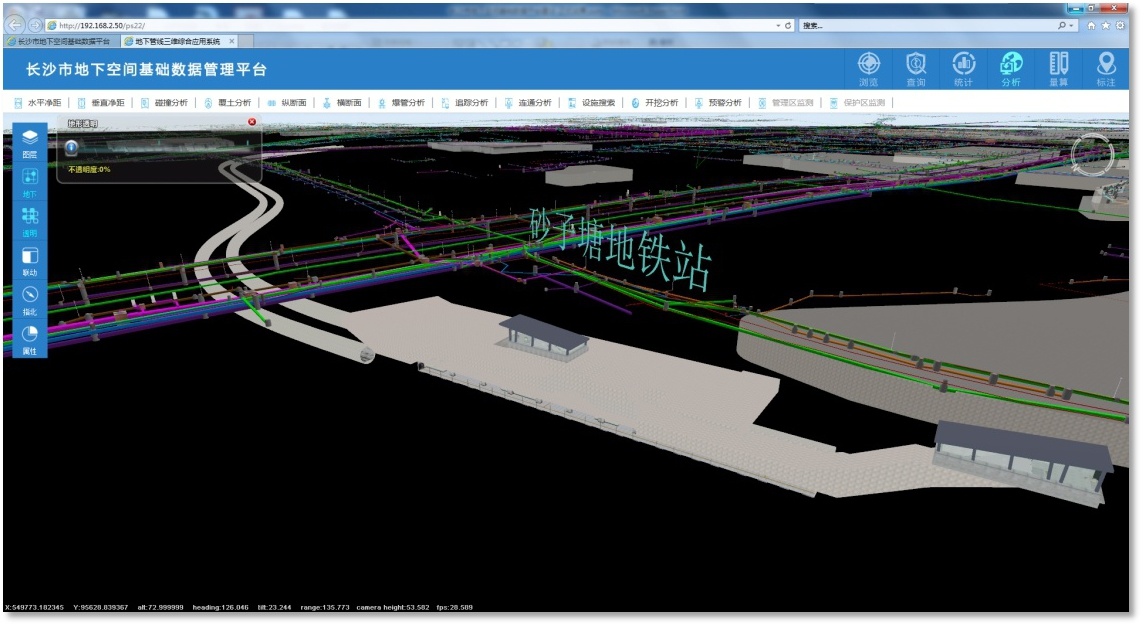

地鐵站點外部結構三維模型（4號線砂子塘站）

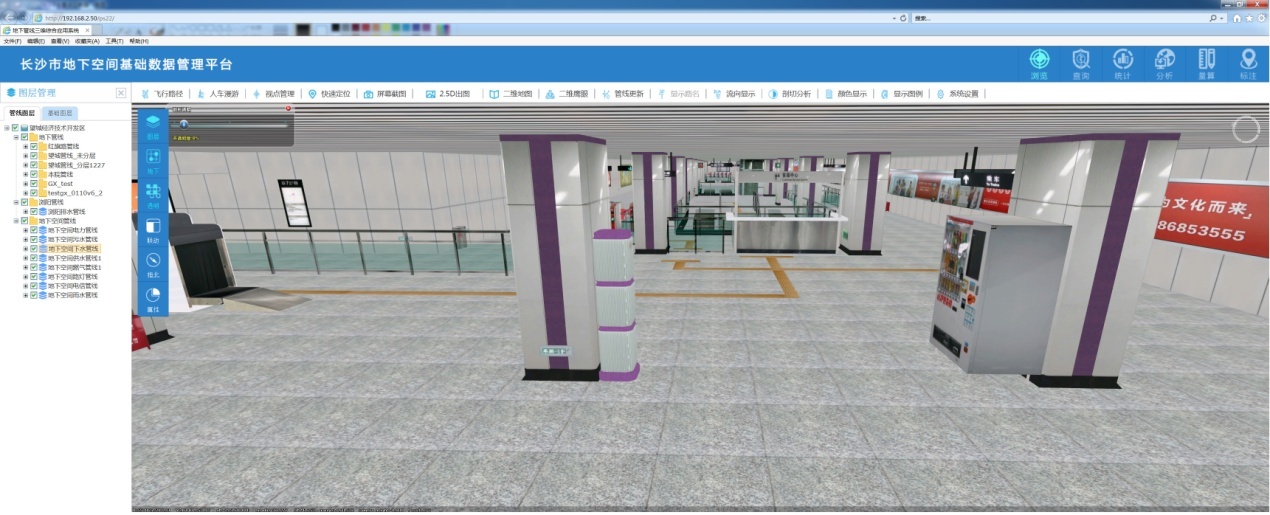

地鐵站點內部結構三維模型（4號線砂子塘站）

(3)采用管網自動耦合造型法的管網精細化自動建模技術，將長沙市域內3.2萬公里的管網數據快速三維建模；

(4)采用數據分級切片、動態調度的技術，實現了700公里地面傾斜攝影模型數據、3.2萬公里管網數據、2000多平方公里影像數據、500多處構建筑物三維建模數據、實景點云等海量數據的快速加載和顯示；
